Ultra-saubere Ultra-Präzisions-CNC-Bearbeitung von Vakuumkomponenten für Halbleiteranlagen

Die Präzisionshürde der Halbleiterindustrie: CNC‑Bearbeitung für Vakuumkammern und Wafer‑Handhabungshardware

Die Fortschritte der globalen Chipherstellung hin zur Wafer‑Fertigung unter 3 nm stellen nicht verhandelbare Anforderungen an mechanische Bauteile von Halbleiteranlagen. Vakuumkammern, Wafer‑Spannfutter, präzise Gasverteilungsverteiler und Handhabungs‑Endeffektoren bilden das Herzstück von Ätz‑, CVD‑ und PVD‑Bearbeitungsanlagen. Mikroskopische Oberflächenfehler, Maßabweichungen oder interne Verunreinigungen können ganze 300‑mm‑Wafer‑Chargen kontaminieren und Produktionserträge in Millionenhöhe zunichtemachen. Im Gegensatz zu gewöhnlichen CNC‑Bearbeitungsteilen erfordern Halbleiterkomponenten die Beherrschung zweier Aspekte: geometrische Präzision im Mikrometer‑Bereich sowie ultra‑saubere, ausgasungsarme Oberflächenqualität. Die meisten Einkaufsteams ausländischer Halbleiter‑OEMs konzentrieren sich auf Materialzertifizierungen und Reinraum‑Montage, übersehen aber grundlegende Kenngrößen der CNC‑Maschinen – Spindelrundlauf, Positioniergenauigkeit und Wiederholpositioniergenauigkeit – die direkt über die Vakuumdichtheit und das Risiko von Partikelverunreinigungen entscheiden. Dieser Artikel erläutert die strengen Anforderungen an die CNC‑Präzisionsbearbeitung von Halbleiter‑Vakuum‑Hardware, zentrale Fertigungsherausforderungen und wie kalibrierte Ultra‑Präzisions‑Werkzeugmaschinen kostspielige Ausfälle in der Wafer‑Produktion vermeiden.

1. Zentrale CNC‑Komponenten für die Halbleiterindustrie und ihre unverzichtbaren Präzisionsregeln

Zwei Hauptproduktgruppen bestimmen die CNC‑Bearbeitung von Halbleiteranlagen, jede mit spezifischen Vakuum‑ und Reinheitsvorgaben:

Vakuumkammerkörper und Flanschbaugruppen

Vakuumkammern erzeugen die für die plasmabasierte Wafer‑Verarbeitung erforderlichen Ultrahochvakuum‑Bedingungen (UHV), wobei Helium‑Lecktest‑Grenzwerte bis ≤1×10⁻⁹ mbar·L/s gelten. Alle inneren bearbeiteten Oberflächen müssen Ra ≤ 0,4 μm erreichen, um die Adsorption und Ausgasung von Gasmolekülen im Betrieb zu minimieren. Kritische Dichtflächen der Flansche erfordern eine Ebenheit ≤ 0,05 mm, jede Schraubenloch‑Positionstoleranz ist auf ± 0,005 mm festgelegt. Bereits ein geringer Spindelrundlauf beim Fräsen der Flanschflächen erzeugt Mikro‑Welligkeiten, die die Vakuumintegrität nach der Montage zerstören. Gängige Werkstoffe für Kammern sind 6061‑Aluminium und 316L‑Edelstahl; beide erfordern eine gratfreie CNC‑Bearbeitung. Lose Metallspäne im Inneren von Hohlräumen lösen Partikel aus, die Wafer‑Oberflächen während der Produktion zerkratzen.

Wafer‑Spannfutter, Träger und präzise Handhabungsvorrichtungen

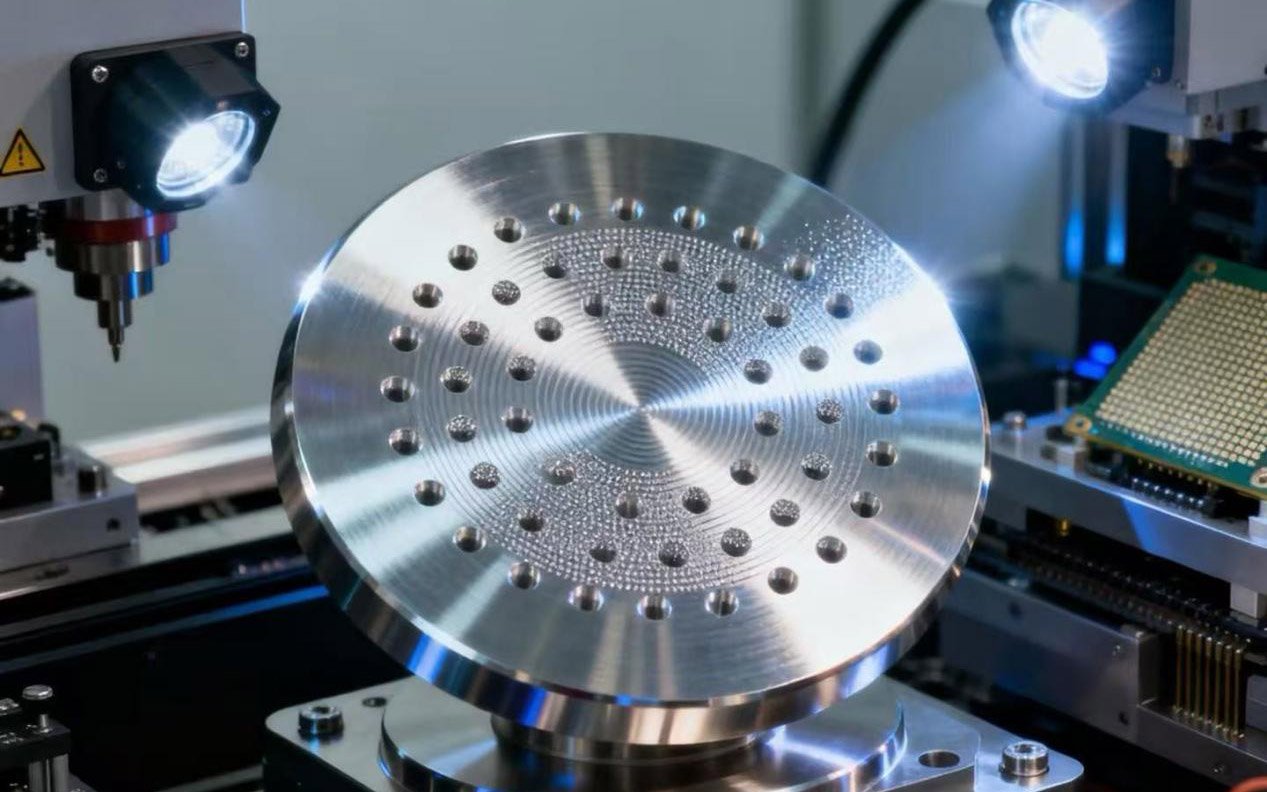

Wafer‑Sockel und Vakuum‑Spannfutter halten empfindliche Silizium‑Wafer während der Abscheidung und Prüfung. Sie erfordern ultra‑ebene Kontaktflächen mit einer Gesamtdickenschwankung im Mikrometer‑Bereich. Winzige Vakuum‑Sauglöcher, kühlende Mikrokanäle und Ausrichtstifte erfordern eine mehrachsige 5‑Achsen‑Bearbeitung. Wiederholtes Umspannen bei 3‑Achsen‑Anlagen summiert Positionierfehler, die die Wafer‑Positionierung verfälschen und die Lithografie‑Genauigkeit zerstören. Die Oberflächenrauheit der Wafer‑Kontaktbereiche muss unter Ra 0,2 μm liegen, um Kratzer auf den empfindlichen Silizium‑Substraten zu vermeiden; scharfe Grate an allen Kanten sind unzulässig.

2. Drei grundlegende CNC‑Maschinenkennwerte für die halbleitergerechte Bearbeitung

Die Fertigung von Halbleiterkomponenten setzt die strengsten branchenweiten Grenzwerte für die drei zentralen Präzisionsindikatoren von CNC‑Maschinen und dient als Filter zur Ausschuss ungeeigneter Lieferanten:

1. Spindelrundlauf ≤ 0,002 mm (verpflichtend für UHV‑Komponenten) Innere Kammeroberflächen, Dichtflansche und Wafer‑Kontaktebenen erfordern spiegelglatte Oberflächen ohne nachträgliche manuelle Politur. Ein radialer Spindelrundlauf über 0,002 mm erzeugt periodische Werkzeugmarken und Mikrorillen auf bearbeiteten Flächen, erhöht das Ausgasungsrisiko und verhindert eine zuverlässige Vakuumabdichtung. Hochwertige CNC‑Maschinen für die Halbleiterindustrie verwenden keramische Hybrid‑Spindellager und eine dynamische Spindelauswuchtung, um auch bei kontinuierlichen 24‑stündigen Feinbearbeitungszyklen einen extrem niedrigen Rundlauf aufrechtzuerhalten.

2. Maximale Toleranz der Positioniergenauigkeit ± 0,003 mm Gasverteilungsverteiler besitzen komplexe sich kreuzende interne Strömungskanäle und mehrportige Gaseinblaslöcher. Fehlausgerichtete Geometrien stören die gleichmäßige Verteilung von Prozessgasen über der Wafer‑Oberfläche. Mit Laser‑Interferometer kalibrierte 5‑Achsen‑Maschinen erreichen eine absolute Positioniergenauigkeit über den gesamten Verfahrweg von ± 0,003 mm und stellen sicher, dass jeder interne Kanal und jeder externe Anschluss exakt den GD&T‑Toleranzen der OEM‑Konstruktion entspricht. Jede Abweichung über ± 0,005 mm macht den Verteiler für Chipherstellungslinien unbrauchbar.

3. Wiederholpositioniergenauigkeit ± 0,002 mm für konsistente Ersatzteile von Wafer‑Anlagen Halbleiter‑Fabriken betreiben kontinuierliche Produktionslinien, die identische Ersatz‑Kammerkomponenten und Wafer‑Spannfutter benötigen. Eine unzureichende Wiederholpositioniergenauigkeit erzeugt zufällige Maßunterschiede zwischen Ersatzteilen und erzwingt kostspielige Neueinstellungen der Anlage bei jedem Hardware‑Austausch. Ultra‑präzise CNC‑Bearbeitungszellen fahren identische Schnittbahnen für tausende Ersatzkomponenten ab und vermeiden Stillstandszeiten der Linie durch abweichende Bauteilgeometrien.

3. Besondere Herausforderungen der CNC‑Bearbeitung von Halbleiter‑Vakuumteilen und Lösungsansätze

Herausforderung 1: Kontaminationsfreie, gratfreie Bearbeitung

Lose Mikro‑Grate in Kammer‑Hohlräumen lösen sich unter Vakuumbedingungen aus und verursachen partikelbedingte Verunreinigungen, die Wafer zerstören. Herkömmliche Maschinen mit hohem Spindelschwingen hinterlassen scharfe Kantengrate, die manuell entgratet werden müssen – ein Vorgang, der Fremdfasern und Metallpartikel einbringt. Unser 5‑Achsen‑CNC‑Verfahren arbeitet mit ultra‑feinen Feinbearbeitungswerkzeugen in Kombination mit schwingungsarmer Spindeltechnologie und erzeugt gratfreie Kanten in einem einzigen Arbeitsgang, sodass eine nachträgliche manuelle Bearbeitung vollständig entfällt. Es wird ausschließlich halbleitergeeignetes, partikelarmes Kühlmittel verwendet, um Oberflächenrückstände zu vermeiden.

Herausforderung 2: Bearbeitung komplexer mehreckiger interner Hohlräume

Vakuumkammern weisen hinterschnittene interne Anschlüsse, Kühlströmungswege und abgestufte Dichtschultern auf, die mit 3‑Achsen‑Maschinen nur durch wiederholtes Umspannen erreichbar sind. Die 5‑Achsen‑Simultan‑CNC‑Bearbeitung fertigt alle inneren und äußeren Geometrien in einer einzigen Aufspannung des Werkstücks, beseitigt summierte Spannfehler und hält die extrem engen Positioniertoleranzen für alle Kammer‑Merkmale aufrecht.

Herausforderung 3: Thermische Verformungen beeinträchtigen die Ebenheit

Das lang andauernde Fräsen großer Aluminium‑Kammer‑Rohlinge erzeugt eine Wärmeausdehnung, die kritische Dichtflansche verformt. Unsere CNC‑Systeme sind mit Sensoren für die Echtzeit‑Thermofehlerkompensation ausgestattet, die die Achspositionierung dynamisch an die Maschinentemperatur anpassen. Dadurch wird die Flanschebenheit auch nach 12 Stunden kontinuierlicher Schrupp‑ und Feinbearbeitung bei 30 μm gehalten. Eine vakuumgestützte Spannungsarmglühung nach der Bearbeitung stabilisiert die Geometrie vor der elektrolytischen Oberflächenpolitur zusätzlich.

4. Prüfliste zur Qualifizierung von Werkzeugmaschinen für Halbleiter‑Einkäufer

Bei der Auditierung von CNC‑Bauteilherstellern für Halbleiteranlagen prüfen Sie folgende Präzisionsschwellenwerte passend zum Produktionsumfang:

1. Standard‑Transferkammer‑Bauteile: Spindelrundlauf ≤ 0,005 mm, Positioniergenauigkeit ± 0,005 mm, Wiederholpositioniergenauigkeit ± 0,003 mm, dedizierte semi‑reinfähige Bearbeitungsbereiche.

2. Kritische Prozesskammer‑ und Gasverteiler‑Hardware: 5‑Achsen‑CNC‑Maschinen mit Spindelrundlauf ≤ 0,002 mm, laser‑kalibrierte Positioniergenauigkeit ± 0,003 mm, inline‑CMM‑Vollmaßprüfung für jede Charge.

3. Wafer‑Spannfutter, Endeffektoren und ultra‑präzise Bühnenteile: kundenspezifische Ultra‑Präzisions‑Bearbeitungszentren mit temperaturgeregelten Maschinengehäusen, Oberflächenrauheitsprüfung jeder Kontaktfläche.

Fazit

Die Null‑Toleranz‑Anforderungen der Halbleiterfertigung hinsichtlich Verunreinigungen und Vakuum machen Spindelrundlauf, Positionier‑ und Wiederholpositioniergenauigkeit von CNC‑Maschinen zu unverzichtbaren Kriterien für die Lieferantenqualifizierung. Hochglänzende Produktdatenblätter können keine geprüften Lasermessergebnisse der zentralen Maschinenpräzisionskennwerte ersetzen. Nur Anlagen mit nachgewiesener Ultra‑Präzision können zuverlässig Vakuumkammern, Wafer‑Vorrichtungen und Verteiler fertigen, die den UHV‑ und Reinheitsvorgaben der Fabriken entsprechen. Unser Werk betreibt einen dedizierten CNC‑Fertigungsbereich für Halbleiter mit zertifizierten 5‑Achsen‑Ultra‑Präzisions‑Maschinen, vollständiger Reinraum‑Verpackung, elektrolytischer Oberflächenpolitur sowie lückenloser Helium‑Lecktest‑Dokumentation für sämtliche Vakuum‑Hardware.

Wenn Sie zertifizierte CNC‑Bearbeitung von Vakuumkomponenten oder Wafer‑Handhabungsvorrichtungen für Halbleiteranlagen benötigen, senden Sie uns Ihre STEP‑/PDF‑Zeichnungen. Sie erhalten vollständige FAI‑Prüfberichte und Angebote für die Serienproduktion.
