Besuchen Sie uns, um Ihr nächstes Projekt zu besprechen. Lassen Sie uns gemeinsam Präzision schaffen.
Besuchen Sie uns, um Ihr nächstes Projekt zu besprechen. Lassen Sie uns gemeinsam Präzision schaffen.
Das Eloxieren zählt zu den am weitesten verbreiteten Oberflächenveredelungsverfahren für kundenspezifische CNC‑gefertigte Aluminiumbauteile. Neben dekorativen Farboptionen verbessert dieses elektrochemische Verfahren maßgeblich die Korrosionsbeständigkeit, Oberflächenhärte und Verschleißeigenschaften von Aluminium. Für Konstrukteure und Einkaufsfachkräfte, die an CNC‑Prototypen und seriengefertigten Bauteilen arbeiten, ist das Verständnis der Eloxierarten, verfügbaren Farbpaletten, typischen Fehler sowie wichtiger konstruktiver Hinweise unerlässlich, um kostspielige Nacharbeiten zu vermeiden und eine gleichbleibende Verarbeitungsqualität zu erzielen. Dieser Leitfaden enthält alle wichtigen Informationen, bevor Sie das Eloxieren für Ihr nächstes Aluminium‑CNC‑Projekt festlegen.
Das Eloxieren ist ein elektrochemisches Konversionsverfahren und kein Beschichtungsauftrag. Wenn Aluminiumbauteile unter kontrolliertem elektrischen Strom in eine spezielle Elektrolytlösung getaucht werden, bildet sich eine stabile, poröse Aluminiumoxidschicht ausgehend von der Grundmetalloberfläche – sie wird also nicht auf das Werkstück aufgesprüht oder galvanisch aufgetragen. Diese Oxidschicht ist metallurgisch mit dem Aluminiumsubstrat verbunden und kann nicht abblättern oder abplatzen wie Lack‑ oder Pulverbeschichtungen.
Bei CNC‑gefertigten Aluminiumbauteilen erfolgt das Eloxieren üblicherweise nach allen Bearbeitungs‑, Entgrat‑ und Kantenveredelungsschritten. Bearbeitungsspuren, Oberflächenkratzer und Werkzeug‑Rattermarken scheinen auch durch dünne Eloxalschichten hindurch, daher bestimmt die Qualität der Grundoberfläche direkt das spätere visuelle Ergebnis. Gängige Aluminiumlegierungen für das Eloxieren sind 6061‑T6 und 6063; 7075‑Aluminium kann ebenfalls eloxiert werden, liefert aber im Vergleich zu Legierungen der 6‑Serie eine weniger gleichmäßige Farbgebung.
Drei wesentliche Eloxierverfahren dominieren die kundenspezifische CNC‑Fertigung, jedes mit charakteristischen Schichtdicken, Eigenschaften und Kostenmerkmalen.
Das Schwefelsäure‑Eloxieren Typ II ist die gängigste Variante für allgemeine kundenspezifische Aluminiumbauteile mit einer Oxidschichtdicke von üblicherweise 5 μm bis 12 μm. Es bietet eine ausgewogene Korrosionsbeständigkeit und ermöglicht lebendige Farbfärbungen. Es eignet sich für Gehäuse von Unterhaltungselektronik, Automatisierungshalterungen, Spannbauteile und allgemeine industrielle Prototypen. Obwohl es eine gute alltägliche Korrosionsschutzwirkung aufweist, ist es nicht für raue Außen‑ oder stark korrosive Einsatzumgebungen geeignet.
Beim Hart‑Eloxieren (Typ III) entsteht unter Niedertemperatur‑Bedingungen eine deutlich dickere Oxidschicht von 20 μm bis 50 μm. Diese Veredelung steigert Oberflächenhärte und Abriebfestigkeit erheblich. Das Hart‑Eloxieren wird bevorzugt für bewegliche Maschinenteile, gleitende Komponenten, Hydraulikbaugruppen und stark beanspruchte Geräte eingesetzt. Ein Nachteil ist die begrenzte Farbauswahl: Hart‑Eloxate liegen meist in Schwarz oder Dunkelgrau, helle dekorative Farben lassen sich nur schwer realisieren. Außerdem bewirkt es ein stärkeres Maßwachstum der Bauteiloberflächen, was Konstrukteure in den CAD‑Zeichnungen berücksichtigen müssen.
Das Klar‑Eloxieren verwendet das gleiche Schwefelsäure‑Bad wie Typ II, verzichtet aber auf das Färben. Es bewahrt das natürliche metallisch‑silberne Aussehen des Aluminiums und bietet gleichzeitig Schutz vor Oxidation und leichter Korrosion. Das Klar‑Eloxieren ist ideal, wenn Sie das ursprüngliche Metallbild von CNC‑Bauteilen ohne eingefärbte Töne erhalten möchten.
Die Farbstoffaufnahme findet in der porösen Oxidschicht statt, die während des Eloxierens vor der abschließenden Versiegelung gebildet wird. Die Farbgleichmäßigkeit hängt stark von der Aluminiumlegierung, der Oberflächentextur und der Schichtdicke ab.

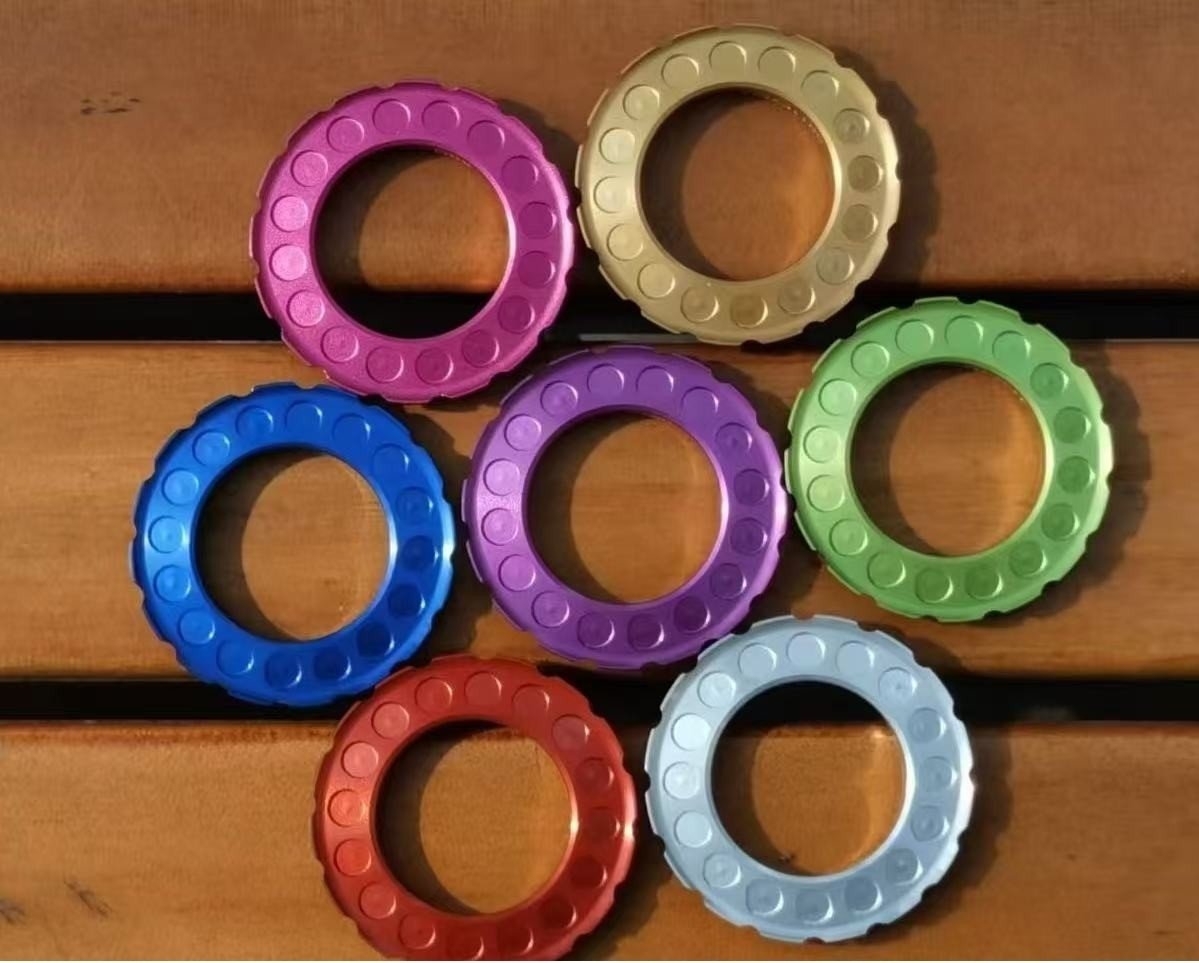

Gängige Standardfarben sind Schwarz, natürliches Klar, Rot, Blau, Gold und Dunkelgrau. Schwarz ist aufgrund guter Farbstoffaufnahme und stabiler Eigenschaften die beliebteste Farbe für industrielle CNC‑Bauteile. Helle leuchtende Farben wie Gold und Rot reagieren empfindlicher auf geringe Materialunterschiede; es kann zu Farbabweichungen zwischen verschiedenen Produktionschargen kommen, besonders bei Aufträgen mit gemischten Legierungen.
Beachten Sie, dass das Hart‑Eloxieren Typ III weitgehend auf dunkle Farbtöne beschränkt ist. Helle, kräftige Farben sind für hart‑eloxierte Bauteile nicht praktikabel. Wenn eine gleichmäßige Farbgebung für Ihr Projekt entscheidend ist, verwenden Sie vorzugsweise Aluminium 6061 oder 6063 und teilen Sie Ihrem CNC‑Dienstleister Farbreferenzmuster mit.
Selbst bei präziser Aluminium‑CNC‑Bearbeitung können beim Eloxieren verschiedene typische Fehler auftreten, die häufig aus Bauteilentwurf, Legierungswahl oder Vorbehandlung resultieren.
Farbunterschiede und ungleichmäßige Färbung treten häufig auf, wenn unterschiedliche Aluminiumlegierungen in einer Charge verarbeitet werden. 7075 weist einen höheren Kupfergehalt auf und ergibt im Vergleich zu 6061 eher matte Farbtöne. Eine ungleichmäßige Rauheit, die durch Fräswerkzeuge hinterlassen wird, führt ebenfalls zu fleckigen Farbergebnissen.
Ausbleichungen oder verblasste Bereiche entstehen, wenn Bauteile zu lange im Versiegelungsbad verbleiben oder bei komplexen Geometrien mit tiefen Taschen, scharfen inneren Ecken oder dünnwandigen Bereichen örtliche Stromdichteschwankungen auftreten.
Brennspuren und Oberflächenfraß werden durch falsche Stromparameter, verunreinigte Elektrolytlösung oder scharfe Grate aus der CNC‑Fräsbearbeitung verursacht. Grate erzeugen elektrische Überhitzungsstellen, welche die Oxidschicht beschädigen. Ein gründliches Entgraten vor dem Eloxieren ist zwingend erforderlich.
Fehlerhafte Versiegelung mindert die Korrosionsbeständigkeit. Eine mangelhafte Versiegelung entsteht durch falsche Badtemperatur oder unzureichende Versiegelungszeit. Dieser Fehler ist optisch oft nicht sichtbar, führt aber im Einsatz zu vorzeitiger Korrosion.
Konstrukteure sollten beachten: Das Eloxieren kann tiefe Kratzer, Werkzeuglinien oder Rattermarken aus der CNC‑Fräsbearbeitung nicht verdecken. Diese Unregelmäßigkeiten bleiben auch nach der Veredelung sichtbar, daher muss die Oberflächenqualität bereits in der Bearbeitungsphase sichergestellt werden.
Das Eloxieren erzeugt auf allen freiliegenden Oberflächen einen Materialaufwuchs. Konstrukteure müssen in den ursprünglichen CAD‑Dateien ausreichende Maßzugaben berücksichtigen. Bei Eloxal Typ II ist mit einem Maßaufwuchs von ca. 5‑12 μm pro Oberfläche zu rechnen; beim Hart‑Eloxieren Typ III können es 20‑50 μm sein. Wenn enge Passungstoleranzen für Bohrungen oder Fügeflächen gefordert sind, legen Sie eine Nachbearbeitung durch Fräsen nach dem Eloxieren fest oder berücksichtigen Sie den Aufwuchs der Oxidschicht.
Vermeiden Sie extrem scharfe innere Ecken. Scharfe Kanten konzentrieren beim Eloxieren den elektrischen Strom und bergen das Risiko von Verbrennungen oder ungleichmäßiger Oxidschichtbildung. Für innere Konturen wird ein Radius von mindestens R0,3 mm empfohlen.
Gewindebohrungen erfordern besondere Aufmerksamkeit. Standard‑Innengewinde verringern sich nach dem Eloxieren. Wenn eine vollständige Gewindeüberdeckung entscheidend ist, sprechen Sie mit Ihrem CNC‑Hersteller: Mögliche Lösungen sind das Gewindeschneiden mit Übermaß vor der Veredelung oder das Abdecken der Gewinde während des Eloxierens. Das Abdecken erhöht Bearbeitungskosten und Lieferzeit.
Die Angabe der Oberflächentextur ist relevant. Gebürstete, gestrahlte oder unbearbeitete Fräsoberflächen ergeben nach dem Färben unterschiedliche Endoptiken. Definieren Sie die Oberflächenanforderungen zusammen mit Toleranzangaben, Werkstoffqualität und Eloxal‑Typ in Ihrer 2D‑Zeichnung.
Das Eloxieren ist eine vielseitige und langlebige Veredelung für kundenspezifische CNC‑Aluminiumbauteile, die mechanischen Schutz und individuelle Optik kombiniert. Wählen Sie das farbige Eloxal Typ II für dekorative Innenbauteile, das Klar‑Eloxieren für natürliches Metallaussehen und das Hart‑Eloxieren Typ III für stark beanspruchte mechanische Baugruppen. Berücksichtigen Sie bereits in der Konstruktionsphase Einschränkungen der Legierungen, den Maßaufwuchs, Eckradien und die Behandlung von Bohrungen, um vermeidbare Fehler und Verzögerungen auszuschließen.
Wenn Sie unsicher sind, welche Eloxalspezifikation für Ihr Aluminium‑CNC‑Projekt geeignet ist, senden Sie uns Ihre STEP‑Zeichnungen und Anforderungen. Unser Ingenieurteam liefert kostenlose DFM‑Hinweise zur Oberflächenveredelung und erstellt innerhalb von 24 Stunden wettbewerbsfähige Angebote für Prototypen und Serienaufträge.
F1: Verdeckt das Eloxieren Werkzeugspuren der CNC‑Bearbeitung auf Aluminium?
A: Nein. Das Eloxieren ist eine oberflächliche Konversionsschicht; vorhandene Werkzeugkratzer und Frässtrukturen bleiben sichtbar. Verbessern Sie die Oberflächenqualität des Rohbauteils vor dem Eloxieren für ein besseres visuelles Ergebnis.
F2: Kann 7075‑Aluminium in leuchtenden, gleichmäßigen Farben eloxiert werden?
A: 7075 ist eloxierbar, aber sein hoher Kupferanteil führt zu einer ungleichmäßigen Farbstoffaufnahme. Für strenge Anforderungen an die Farbgleichheit werden 6061‑T6 oder 6063 bevorzugt.
F3: Müssen Bohrungen und Gewinde bei eloxierten Aluminiumbauteilen besonders berücksichtigt werden?
A: Ja. Die Oxidschicht verringert Bohrungsdurchmesser und Gewindespiel. Besprechen Sie mit Ihrem CNC‑Dienstleister ein Abdecken oder ein vorab kompensiertes Gewindeschneiden für Passgewinde.
Innovatoren durch die Bereitstellung von mechanisch gefertigten Bauteilen außergewöhnlicher Präzision und Qualität zu stärken und so unsere Partner zu befähigen, erstklassige Produkte zu entwickeln und ihre Branche voranzubringen.
Südliches Wangzhuang-Dorf, Daxi-Stadt, Jimo, Qingdao, Shandong, China, 266229
COPYRIGHT © 2026 QINGDAO HUARUI HARDWARE PRODUCTS CO., LTD. REALISIERT DURCH HICHENG.
Unterstützt von HiCheng .
